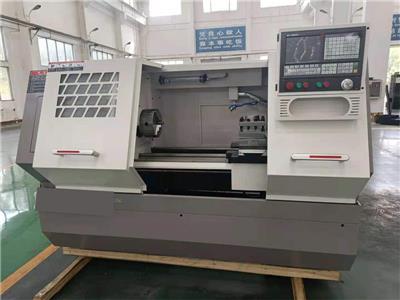

广数-CK6150数控车床

广数-CK6150数控车床

适用于中小批量的轴类,盘类零件的粗精加工.具有自动化程度高,编程简单,精度高等优点。

产品型号:广数-CK6150

加工精度:IT6-IT7

电机功率:7.5KW/11KW

刀具配置:4工位电动刀架

机器重量:2500kg/2900kg

外形尺寸:2150/2400/2900×1400×1700mm

免费询价

24小时免费咨询电话0632-5806100

产品详情

广数CK6150型数控车床特点:广数CK 6150型数控车床是一种高效率数控车床,结构合理,制造精良,配置先进,造型美观。机床通过数控系统自动控制,可对加工范围内的各种内孔,外圆,圆锥面,圆弧面及螺纹进行加工,特别适用于中小批量的轴类,盘类零件的粗精加工。具有自动化程度高,编程简单,精度高等优点。
与国内同类型机床相比,具有以下特点:床身采用树脂砂造型,导轨经过超音频淬火和精密磨削,刚性好,精度高,主轴采用 P5级精密滑动轴承支承,抗振好,回转精度高,主轴孔径大,孔径φ82mm,数控系统选用国产名牌GSK980系统,进给采用大扭矩交流伺服驱动,Z 轴,X 轴采用电机与丝杠直联,具有精度高等优点,机床防护采用双拉门防护,外观简洁大方,操作空间大,便于维修,整体适宜人性。机床润滑采用间歇式自动润滑,用户可根据使用情况适时调整,充分保证了导轨面的润滑,有效提高机床的精度保持性。
机床使用条件:
1)、电压:三相交流 380V±10% 50Hz±1Hz
2)、控制电源:交流 110V 直流 24V
3)、湿度:≤85%
4)、气温:5~45°С
一般规格:

电源规格及容量(标准配置)

三相 380V/50HZ

外形尺寸 mm

1 米机床:3000×1700×1800

1.5 米机床:3500×1700×1800

自重(整机)

1 米机床:2500kg

1.5 米机床:2900kg

机床外观(板筋)

1 米机床 :全封闭

1.5 米机床:半封闭

1、6150 数控车床参数:



一般参数

最大工件长度(两顶尖最大顶尖距)

1000/1500/2000/3000mm

床头箱中心高

250 mm

最大车削直径(端面)

Φ430 mm (四工位刀塔)



走刀系统

X 轴快速移动速度

4000 mm/min

Z 轴快速移动速度

8000 mm/min

纵向最小分辨率

0.01 mm

横向最小分辨率

0.005 mm





刀架系统

主轴中心至刀具安装平面的距离

25 mm

刀具的截面尺寸

25×25 mm

下滑板的最大横向行程

260 mm

刀具形式

4 工位电动刀架

床尾

床尾套筒孔锥度

莫氏锥度 5 号

动力部分

主电机功率

7.5 kW

冷却水泵

水泵型号

DB25

水泵功率

0.120 KW

水泵流量

25 L/min

加工精度

机床工作精度:圆度

0.005

精车外圆的精度:圆柱度

300 测量长度上为 0.03 Ra≤1.6μm

精车端面的平面度

300 直径上为:0.025

广数CK6150数控车床刀架故障分析
根据以往在操作过程中,车工师傅们总结的常见的刀架问题,操作还需安装设备安全手册进行作业,养成良好的保养意识,下面对刀架出现故障如何解决进行分析:
换刀指令不被执行故障现象:换刀指令发出后,刀架无换刀动作。正常情况下换刀指令发出后,由PC输出的信号Y1.1应输出为1,此信号使接触器KM4Z吸合,刀架应开始换刀,那么出现这种无换刀动作故障的主要原因有以下几种: 1.继电器KA10或接触器KM4Z有断线或有接触不良的地方;2.电机三相电压不平衡或绕组不平衡,或绕组对地短路,三相电源某处松动,引起电机电流过大,使保护的电机QF4跳闸。所以要闭电检查以上器件有无松动,以及QF4是否跳闸,进而检查跳闸原因。
